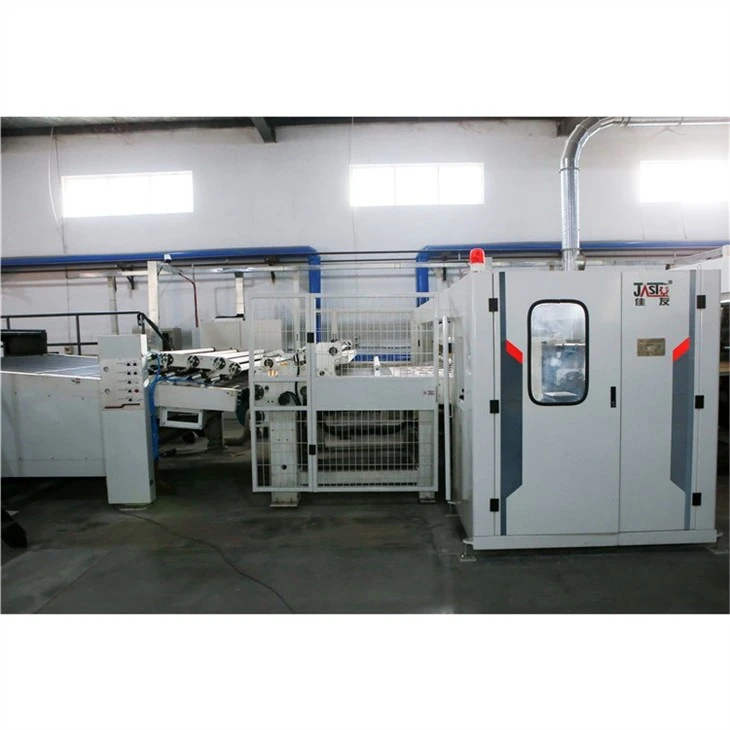

Machine de découpe de carton ondulé

Machine de découpe de carton ondulé

LIGNE DE PRODUCTION DE CARTON ONDULÉ SÉRIE D’EXTRÉMITÉ SÈCHE

Machine de coupure de lame spirale à grande vitesse (simple couche, double couche)

Code amélioré :

I, génération I; II., génération II, etc.

Vitesse de ligne: 220m / min

Largeur de travail: 1800, 2200

ZL1: connexion directe monocouche; ZL2 : connexion directe double couche

Machine de coupure CN

Pièce électrique & pneumatique

Servomoteur d’entraînement PHASE

Moteur Shandong Li Jiu VF

Composants pneumatiques de SMC, Air Tac

Machine de découpe de carton ondulé

Partie d’actionnement

Les boîtes de vitesses sont en fonte grise HT300 de haute qualité et se caractérisent par un traitement du vieillissement et un traitement précis.

Les rouleaux à lames sont usinés avec précision et caractérisés par une correction dynamique de l’équilibre, une rigidité élevée et une faible inertie.

Outil à grande vitesse en acier

Partie transmission

Grâce à l’accouplement élastique importé, l’équipement peut fonctionner efficacement à grande vitesse pour une durée de vie plus longue.

Les engrenages sont fabriqués avec de l’acier de construction allié supérieur (20CrMnTi) qui est carburé et trempé afin d’améliorer la stabilisation du fonctionnement de l’équipement.

Les panneaux de sortie et d’alimentation sont transportés de manière stable par une courroie synchrone, ce qui réduit le bruit et garantit que les structures de sortie et d’alimentation des panneaux fonctionnent de manière synchrone.

Roulements de précision NSK, IKO, HRB

Partie de contrôle

Contrôle de coupure: contrôleur de servomoteur Emerson AC, contrôleur de servo LEnze AC

Dispositif de stockage d’énergie: 30% de l’énergie peut être économisée grâce au module d’économie d’énergie à haute efficacité

Contrôle de surveillance: Schneider ou Siemens PLC, capteur de la série Sick

Appareil basse tension: Schneider

Introduction générale à l’équipement

Avec une ligne de production de carton ondulé à grande ou moyenne vitesse, il pourrait réaliser un contrôle informatique complet, un changement automatique d’ordre et un refendage à grande vitesse de différentes longueurs de cartes. En combinant avec un mode de contrôle avancé et une conception de machine de haute qualité, les besoins des clients sont pleinement satisfaits et l’innovation JUSTU est pleinement incarnée.

Fonctionnalité fonctionnelle

Utiliser un ordinateur industriel de haute qualité ou une interface homme-machine pour former un système de contrôle informatique maître;

L’équipement est entraîné par un servomoteur à courant alternatif et le pilote est contrôlé par le contrôleur d’entraînement d’asservissement importé;

L’équipement peut être connecté au système de gestion de la production pour réaliser un changement de commande non-stop ou un changement de commande manuel;

Les rouleaux de lame sont de structures à double spirale, de sorte que la force de refendage est faible, l’efficacité est élevée et la transmission est stable;

La lame en spirale est faite d’un matériau spécial et le rouleau de lame est raisonnablement structuré et pourrait servir une longue durée de vie.

La structure mécanique est conçue de manière rationnelle et la partie d’alimentation de la carte est connectée à la machine principale à travers les rails de guidage, de sorte que les lames sont faciles à ajuster;

Utilisez une transmission à engrenages de précision où les engrenages sont fabriqués par forgeage, traitement fin et traitement à chaud, etc.

Les engrenages présentent un faible dégagement latéral, un faible bruit et une transmission stable.

Haute précision de refendage: ≤ ±1 mm à vitesse constante, ≤ ±1,5 mm en accélérant et en décélérant;

La vitesse de la ligne ne dépasse pas 250 m/min

Paramètres techniques
